Detector de metais PI Polonês.






A pedidos de amigos esquema original não e o do "site lucas lab",se trata de um esquema que tenho a muito tempo deste detector original de uma revista da polonia que foi relançado em fim um otimo detector para que esta começando com o hobbie ou ate mesmo para quem quer brincar na beira da praia a unica desvantagem e que não discrimina o tipo de metal ,espero que gostem amigos um grande abç boas festas!!!
OBS:ESQUEMA COMPLETO PARA BAIXAR =
http://search.4shared.com/postDownload/OTJqKyT5/avt5196.html

07/11/2011

Distribuidor de sinal de audio.

Tensão maxima de vcc 18v.

Transmissor FM para guitarra elétrica.





Muito bom este transmissor ,a bobina e feita de 3 a 4 espiras de 22, em uma forma de ar de 1cm de diametro,o CV pode ser usados os comuns, antena de 15cm .

28/06/2011

3 em 1 fonte com 3 recursos.

Esta fonte possui três recursos de grande utilidade para os que trabalham com eletrônica:


a) Iluminação automática de emergência.

b) Saída Simétrica de 12+12 V com 1 A de corrente.

c) Saída ajustável de 0 a 15 V simples com corrente de 1 A.

A tensão retificada é elevada a dois circuitos de estabilização ; 7812 e 7912 fornecendo assim uma tensão simétrica de até 1 A. Nesta saída temos um relé de 12 V cujos os contatos NF são ligados a uma lâmpada e conjunto de pilhas.

Quando este relé deixa de ser energizado pelo corte de energia, a lâmpada acende (deve-se prever a colocação de uma chave para evitar que a lâmpada fique acesa quando a fonte é desligada). O outro estabilizador tem por base um TIP31 cuja a referência de tensão é dada por um potenciômetro de 100 Kº.

Neste potenciômetro podemos ajustar a tensão de saída entre 0 e 15 V sob corrente de até um 1 A. Os integrados estabilizadores assim como o TIP31 devem ser montados em bons radiadores de calor. O voltímetro para monitorar a tensão de saída do setor variável é opcional.



09/06/2011

Strobo de LEDs simples a pedidos.



 Pode ser usado uma barra de leds no projeto ou varios leds,o potenciometro de 100k controla a velocidade do piscar dos leds, pode ser alimentado por uma tensão entre: 4.5v até ,.

- Timer 555
- Resistor de 1 K (marrom/preto/vermelho)
- Resistor de 220 Ohm (vermelho/vermelho/marrom)
- Capacitos eletrolitico 10 uF
- Potenciometro 100 K (linear)
- Transistor TIP120


06/06/2011

29/05/2011

3 DETECTORES DE METAIS SIMPLES.




CIRCUITO 1



PRINCÍPIO DE FUNCIONAMENTO:
Ele é baseado na utilização de dois osciladores lógico. O primeiro usa a bobina L1 é detectado qua. Os outros intervalos de uma condição de freqüência fixa medida é regulada por um potenciômetro. Ambos os sinais são heterodyned e amplificar um sinal sonoro.
O porta D do IC 1 é usado como um investidor, e está associada com o resistor R1, capacitores C1 e C2 e forma da bobina L1 um oscilador cuja freqüência depende do valor da indutância L1 eo valor do capacitores CI e C2. Esta variação é muito alta frequência (acima de 500 kHz). Este é o oscilador 1.
Gates A e B estão conectadas a ICI oscilador astável e sua freqüência de oscilação é determinada pelos valores de R2, P1 e C3. Este é o oscilador 2.
As saídas de ambos os osciladores de entrar no portão C, qua funções como a mistura dos dois sinais, produzindo freqüência heteródino aqui quase como em um receptor de rádio super-heteródino. É quase o mesmo, porque no nosso circuito de sinais de saída são osciladores de onda quadrada. Este processo de mistura dos dois sinais resultantes são duas. No nosso caso, ele pega o sinal da "diferença" qua é o resultado da subtração da freqüência do oscilador 1 e oscilador 2. Como é facilmente o resultado é uma freqüência baixa, e é um tom de áudio. O sinal extraído a partir da saída de 'C' é a porta capacitivamente acoplados através de C4 à entrada do IC2 noninverting amplificador operacional. Além disso, essa entrada é polarizada pelo divisor resistivo formado por R3 e R4. A ação desta polarização coloca o terminal de saída deste amplificador com uma tensão de aprox. Vcc / 2, a fim de garantir a eficiência de amplificação do sinal de áudio. O ganho do estágio é determinado pelos valores de RS e R6. O capacitor C7 separa o nível do sinal DC para a condução dos fones de ouvido corretamente. C6 O capacitor é conectado como fonte de alimentação do filtro.
Resistências
R1 = 2K7
R2 = 3K3
R3 = R4 = R6 100K
R5 = 2K2
P1 = potenciômetro 10K linear
Capacitores
C1 = C2 = placa 1N8
C3 = 82 pF placa
C4 = C6 =. 047 mF disco
C5 = C7 = 100mF x 16V.



Eletrolítico
Semiconductors
IC1 = CD 4011
LM IC2 = 741

Vários
Conector para bateria de 9V.
L1 = 6 voltas Ø 17 centímetros
(Não board)

Circuito 2

CIRCUITO 3











MEDIDOR DE PH.

Os componentes:



C1=470µf-40v

C2=470µf-40v

ptc1=ptc tsp102 (Texas)

Explicação:
Esta montagem será utilizada como uma conversão entre uma sonda de PH mede e um voltímetro electrónico. Uma resistência à coeficiente de temperatura positivo compensa a temperatura o que permite medir o PH sem estar a incomodar-se da temperatura da agua.(esta resistência é colocado à esquerda de R4)
Após o desenvolvimento da montagem, a tensão entre as 2 flechas vermelhas indica o PH da solução. A sonda de PH-metro ligar-se-á à flecha vermelha de esquerda (a pata 3 de A-1 sobre o ponto quente desta sonda).
Esquema de princípio da montagem




R1=68k ohm

R7=68k ohm
P1=100k ohm
C3=150nF
A1=LF 356
R2=5k ohm
R8=68k ohm
P2=470k ohm
C4=150nF
A2=ua 741
R3=47k ohm
R9=68k ohm
P3=22k ohm
C5=10nF
A3=ua 741
R4=2370 ohm
R10=68k ohm
P4=1k ohm
C6=10nF
R5=56k ohm
R11=68k ohm
P5=47k ohm
R6=560 ohm

O desenvolvimento do circuito:
Corte circuito a entrada da montagem. Regular P2 para obter 0 Volts ao ponto C. Regular seguidamente P5 para obter 7 volte ao ponto D.
Após ter o isolado electricamente, levar o PTC numa água à 25°C. Regular P4 para obter 0 Voltes ao ponto A.
Conectar a sonda à entrada da montagem ;mergulha a numa solução padrão de PH 7 e de temperatura 25°C. Regular seguidamente P5 para obter 7 volte ao ponto D.

Mergulhar a sonda numa solução padrão de PH 4 e de temperatura 25°C. Regular P1 para obter 4V ao ponto D.
Aquecer a solução padrão de PH 4 à 70°C. Mergulhar a sonda na solução. Se a tensão ao ponto D não é igual 4V, ajustar P3 consequentemente.
Repetir as etapas 2 à 5 um à várias vezes de modo que os valores do PH sejam correctos à 25°C e à 70°C.

Pequenos problemas:

Sobretudo outro comentário, é necessário notar que esta montagem comporta uma parte sob 220V.O fio deverá particularmente ser tratada.
Do ponto de vista geral, é bom recordar que todos os elementos "eléctricos" das barcas, devem ser situados a jusante de um disjuntor diferencial de 30mA.
O PTC TSP102 é bastante difícil de encontrar, para os que não querem "super precisão" e que desejam utilizar o seu PH- Metro unicamente nas suas barcas (25-26°C), podem substituir este PTC por uma resistência de 1000 ohms. O PTC TSP 102 pode ser substituído igualmente por não importa TSP(1000 ohms à 20°C).
A sonda de PH metro é compra mais cara, pode-se encontrar em certas lojas de electrónica bem como nos vendedores piscinas e outros acessórios aquáticos. Pessoalmente procurei-me uma sonda de substituição para um pH-metro baixo de gama (cerca de 130 FF).
Encontra-se no comércio voltímetros LCD Digital que, mediante uma alimentação de 9V (pilha) fazem perfeitamente o negócio para assinalar a tensão presente entre as 2 flechas vermelhas.













17/05/2011

Radar digital de velocidade.


Este circuito é um Velocímetro Digital Radar. Ela nos permite avaliar a velocidade de qualquer objeto em movimento, especialmente de carros e outros veículos. A velocidade é calculada em quilômetros por hora (km / h). Sua tela tem três dígitos. Este radar funciona com a reflexão do laser. Ele envia a radiação laser para o objeto e este objeto reflete a radiação laser para o radar. Para avaliar a velocidade de um veículo, é preciso estar na frente dele. Em outras palavras, o veículo deve vir na nossa direção. A frente do radar deve apontar a frente do veículo. O radar tem a forma de uma pistola. Neste radar, ele tem um LED e laser de diodo laser. Ambos têm uma lente.


O laser de diodo emissor pode enviar um ponto de luz a uma distância de 90 m (295 pés). É muito importante que a escala da distância do laser de diodo emissor de luz é de 90 m, se não, a velocidade não serão calculados corretamente. O laser de diodo, que recebe o sinal luminoso do laser de diodo emissor de luz, deve ser capaz de detectar a luz que é a cor mesmo que emitida pelo laser diodo emissor de luz. O diodo laser eo laser de diodo emissor de luz devem ser colocados um ao lado do outro. Elas são protegidas por um painel colorido. Eles devem ser colocados na frente do radar e apontar o lado de fora. O radar é alimentado por uma bateria de 9V e possui um interruptor SPDT para controlar seu estado de energia.

O visor, ou o indicador de velocidade, é colocado na parte traseira do radar, apenas do lado direito da sobrecarga LED indicador. Todos os componentes da lógica do circuito deve ser da série 74AS e tipo TTL. Porque eles têm pouco tempo de resposta (menos de 1,7 ns) e tiveram alta freqüência suportes (mais de 200 MHz). O radar pode avaliar a velocidade de um objeto em movimento entre 0 a 999 km / h. Depois dessa velocidade, a sobrecarga LED indicador acende e os "999" vai continuar sendo exibida. O radar mostra a velocidade durante 3 segundos, após este tempo, ele exibe "zero" (0).

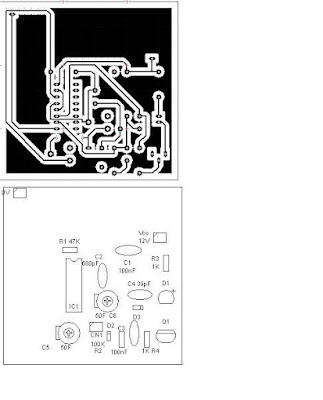

Mais um bom medidor de campo e bem simples de se fazer com FET.

11/05/2011

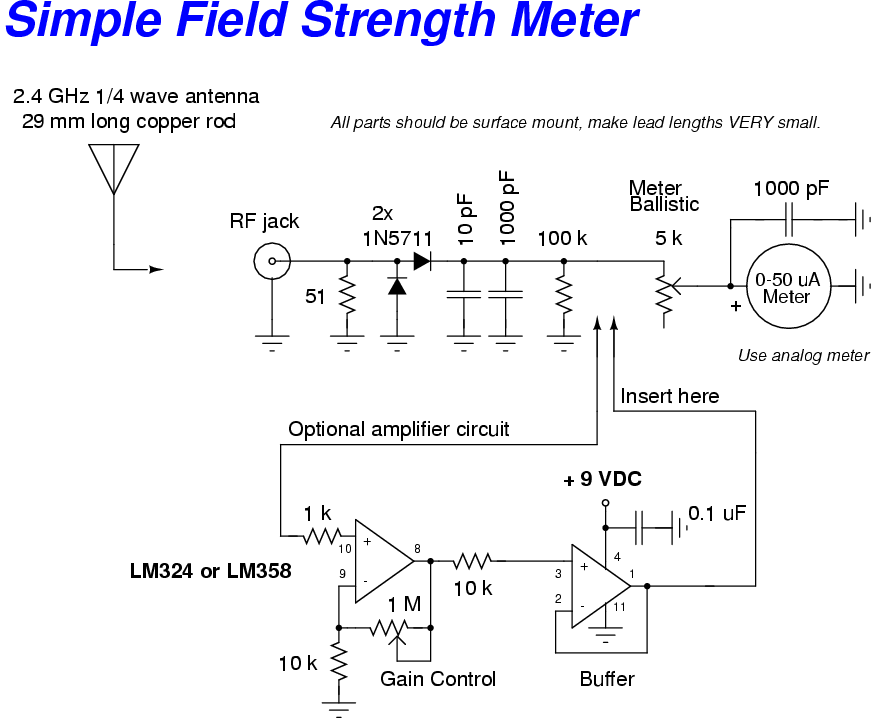

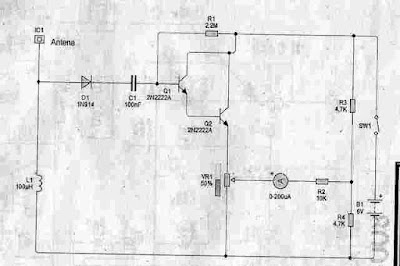

Medidores de campo.



Fonte de alimentação regulavel de 1,25V a 16V.

Fonte estabilizada e regulada de 1.2 a 57V / 1.5A


Microfone amplificado para SSB.

Eletrificador de cercas com Fly-back.

Eletrificador de cerca.

Detector de eletroestatica.


Detector de estatica com CI LM555.

Detector de ions negativos.

OUTRO BOM ESQUEMA DE DETECTOR PARA BAIXAR.

TGSL: ESQUEMA COMPLETO

TGSL - complete details - version 3.0

LINK= http://www.4shared.com/file/sEkCzhRX/TGSL_-_complete_details_-_vers.html

Mais dicas detectores etc... vc acha aqui neste forum um dos mais completos que ja tenho visto na net

Link => http://www.geotech1.com/forums/

Detector de metais BFO bom barato de se construir e simples.


Resistors:


•R1, R3, R5, R7: 22kΩ resistors

•R2, R6: 1kΩ resistors

•R4, R9, R12: 15kΩ resistors

•R8, R10, R11: 47kΩ resistors

•R13: 2.2kΩ resistor

•R14: 1MΩ resistor

•R15: 8.2kΩ resistor

•R16: 680Ω resistor

•R17: 10Ω resistor

•P1: 10kΩ lin. potentiometer (Tune)

•P2: 10kΩ log. potentiometer (Volume)

Capacitors:


•C1, C6, C7, C12, C14: 100nF capacitors

•C2, C8: 22nF low temp. coef. capacitors

•C3, C9: 2.2nF low temp. coef. capacitors

•C4, C10: 10pF ceramic capacitors

•C5, C11: 4.7uF/16V electrolytic

•C13: 10nF capacitor

•C15: 47nF capacitor

•C16, C17: 220uF/16V electrolytic

Bobina,choque de RF,etc...
•L1: 10cm DE DIAMETRO, 20 VOLTAS,DE FIO AWG 22


•L1: 82uH inductor ou choque de RF

•SW1: CHAVE SIMPLES DE LIGA E DESLIGA

•J1:JACK PARA FONE DE OUVIDO MONO

•D1: DIODO = NTE618 silicon varactor diode (20-440pF)


•Q1-Q4:TRANSISTORES 2N2222 NPN silicon transistors

•Q5: 2N5951 JFET transistor

•CI1: LM386 (Audio amplifier)

DICA : TODOS OS COMPONENTES PODEM SER TIRADOS DE SUCATA

05/05/2011

Amplificador para eletreto a pedidos.


Todos os resistores são 1/4-watt tolerância de 5 ou 10 por cento,
 todos os capacitores são 10 por cento de tolerância, 35 volts ou superior
Este circuito amplifica a saída de um microfone de eletreto  muito bem ...
ajustar a sensibilidade girando R1

Dica: Se for usar cabo para o eletreto usar cabo blindado para evitar ruidos.





21/04/2011

Simples, mas confiável testador de bateria de carro.

Este circuito usa o popular e fácil de encontrar IC LM3914.
