26/11/2010

Pin Poiter com o CI TCA 105

R1: 68k om


R2: 15k om

R3: 47k om

R4: 100k om

R5: 2,2k om

R6: 68k om

R7, R8: 470 om

Capacitores:

C1: 2,2nF

C2: 1nF

IC1: TCA105, Siemens

T1: BC337, NPN

T2, T3: BC327, PNP

L1: LED 5mm,

28/09/2010

Carro de brinquedo com detector de metais para o dia das crianças.

Ter um carro de corrida com controle remoto já é super divertido, mas este carro tem um diferencial muito interessante, um detector de metais! Ele pode detectar e identificar ouro e é muito útil para encontrar moedas perdidas no chão ou aquela chave que sumiu do mapa. O carro vem acompanhado de algumas réplicas de moedas de ouro (não são verdadeiras), para você começar a brincadeira, e um manual que explica direitinho como você deve fazer para encontrar objetos metálicos.

16/09/2010

POCKET DETECTOR DE METAL DENTRO DE UMA CAIXA DE CD.







Tal como acontece com a maioria dos detectores de metal, este projeto trabalha com o princípio de detectar a diferença (BFO), obtido através da mistura de dois osciladores, a freqüência de uma que pode ser causado para alterar, quando a presença de um objeto de metal é perto de sua pesquisa " -coil ", que é um dos elementos de determinação da frequência, de um dos osciladores.
O outro é um oscilador fixo ou de referência (400KHz).
O circuito usa dois CMOS IC's

IC1 utiliza inversores conectados como um oscilador Colpitts de 100KHz; a freqüência LC identificação dos elementos a ser a bobina de busca e paralela ressonantes capacitor.
Uma vez perto da ferida 80 30swg bobina diâmetro de 100mm vai caber dentro da caixa do CD.
Vou deixar a escolha do IC para o leitor: isto pode ser qualquer um dos conversores conhecidos ou CMOS NAND, NOR etc configurado como um inversor. A escolha é sua, use o que você tem na mão.
IC2 pode ser 74C00 ou 4011 quad portas NAND.
Um tipo "D" flip-flop pode ser usado como um mixer digital para produzir a diferença entre duas ondas quadradas de diferentes freqüências. (Fig. 2).


Suponha inicialmente que a F1 e F2 são idênticos em fase e frequência.
A entrada D será um instante ocorre o clock, ea saída será 1.
Agora, vamos a freqüência de F1 variam lentamente "ciclos de deslizamento" em relação a F2.
A saída será suplente na diferença F2 - F1, e nós temos o equivalente a um mixer digital ou para baixo-conversor.
As várias restrições ao uso do circuito. Em primeiro lugar, ambas as entradas devem ser fixos ou variando lentamente ondas quadradas, assim você não pode misturar diversas freqüências de uma só vez, como você pode com um circuito analógico.
Em segundo lugar, jitter na saída é inerente, para a saída Q pode cair apenas imediatamente após clocking, assim quantização da onda de saída quadrados. O jitter pior caso é uma frequência de relógio metade.
Por exemplo, se os dois sinais de clock e D são 1Khz próximo, o jitter pior caso pode ser em torno de meio milissegundo.
Se a diferença de freqüência é inferior a 50Hz ou mais, essa instabilidade é tolerável, mas como a diferença fica maior, o tremor torna-se intolerável.
Assim, o circuito funciona melhor quando está tendo uma pequena diferença entre duas freqüências quase idênticas.
Outra limitação (às vezes um recurso útil) é que o mixer é harmônica sensíveis.
Por exemplo, a introdução de 10,000 e 10,030 KHz vai lhe dar uma diferença de freqüência de 30Hz.
Então vai uma 10KHz e 20.030KHz ou 30.030KHz, ou diferença e harmônica outros.
A forma de construção física é a seguinte:
Como dito tudo se encaixa dentro de uma caixa de CD.
A bateria é um tipo usado em miniatura 12v; casa bellpush campainha sem fio, FOB-chave controles de alarme de carro etc (ou seja, de menor dimensão física disponível)

Na ausência de uma chave liga / desliga, eu usei um anel / dica / socket manga áudio de uma forma que a conexão negativa da bateria é completada pela inserção do plugue de fones de ouvido.
Voos baratos de substituição "fones" (como o usado com o popular I-POD) são recomendados: fiação ficha deve ser alterada conforme mostrado no esquema; esquerda e direita "orelhas" ponte em paralelo, então o anel e conexões ponta funcionam como um fechamento de chave quando ligado na tomada, e também pode ligar para o lado "terra" do circuito.

Sem controle de volume é fornecido, alteração do resistor de 1K série fone vai mudar as coisas.
Os componentes são fisicamente montados em cartolina branca.
Componente discreto termina "empurrou-thru" e Ics sentar em uma área de recorte.
Todas as conexões são soldadas utilizando fio isolado e (espirais pigtail formado enrolando-se fio de pequeno calibre em torno de um eixo da broca pequena ou agulha de costura, etc) "Quigg's" em que todas as ligações são inseridas e fluiu com solda.

Frente e as mangas de papelão traseiro disfarçar o conteúdo da caixa do CD!
Temos usado este detector de metais para determinar quais de um 1 em cada 3 pacote de cereal popular contém uma bateria operado lanterna LED.
(Para forçar as crianças a compra do produto) Salva comprando um monte de caixas de cereais na esperança de que pudesse conter a promoção desejada livre, e satisfazer o desejo kiddies!
Outros usos são: detecção de pregos é o muro, fiação, todas as coisas habituais.

10/09/2010

Receptor de baixa frequenciaVLF,Mcgreevy.

Gradiómetro escalar eletrostático.


Gradiómetro é um dispositivo que mede a interação do ambiente e gradientes de campos eletrostáticos com um campo eletrostático gerado artificialmente. Essa interação é mostrada em um medidor analógico, juntamente com um medidor de força do campo eletromagnético em separado, de modo que o usuário pode comparar a atividade relativa dos fenômenos eletromagnéticos e eletrostáticos.

lista de peças:
2 - TL082 dual JFET op amp (Tex. Inst)


1 - .001uF 50V ceramic disk capacitor

5 - .01uF 50V ceramic disk capacitor

3 - 100pF 50V ceramic disk capacitor

2 - 10uF 25V electrolytic capacitor

1 - 2M ohm potentiometer (lin. taper)

2 - 1M ohm potentiometer (aud. taper)

1 - Diode 1N914, 1N4148, or similar

1 - 100M ohm resistor (or five 22M in series)

2 - 120uH RF choke coil

1 - Ferrite toroid (T1, see text)

Resistors, 1/8W 5%

2 - 1M

2 - 47K

2 - 10K

4 - 6.2K

1 - 3.0K

1 - 1.5K

1 - 5mA panel meter

1 - 5mA panel meter, center zero (+-2.5mA meter.)

1 - DPST power switch

2 - Telescoping radio antenna

3 - Knobs for pots

1 - Silica gel dessicant bag (baked to dry it)

1 - proto circ. board

1 - Metal enclosure

Detector caça fantasmas.

02/09/2010

Receptor Regerativo de Ondas Curtas.


Para a faixa de 7 a 10 MHz L1 terá 3 espiras, L2 também 3 espiras e L3, 15 espiras de fio entre 18 e 24 num bastão de ferrite de 1 cm de diâmetro. Para a faixa de 10 a 16 MHz, L1 e L2 se mantém e L3 passa a 9 espiras. O choque de RF é formado por 80 a 120 voltas de fio fino AWG32 num resistor de 100 K x 1/2 W. A saída do receptor é ligada à entrada de um bom amplificador. A antena dever ser externa e comprida.

Detector de 1954 valvulado...

31/08/2010

Sensor de proximidade magnético

Aqui está o diagrama do circuito de um sensor de proximidade magnético que encontra um monte de aplicações em circuito fields.The muitos é baseado em um interruptor de lâminas magnético (S1) como o sensor de proximidade. Um multivibrador monoestável com base NE555 (IC1) e um flip flop alternar com base em CD4013 IC2 () faz o resto do circuito.

Quando um ímã é atingido nas proximidades da S1 fecha-se para dar um disparo negativo no pino 2 da saída do IC1 IC1.The vai elevada durante um período determina por R2 e C2.This relógios do IC2 com fio como um flip flop.The alternar a saída (pino 1), do IC2 vai alto eo transistor Q1 é tendenciosa para on.The relé é ativado, assim como os equipamentos conectados à relay.The LED D1 IC1 brilha quando é acionado.

21/07/2010

Influência dos materias magnéticos.

As fontes de fluxo magnético nos materiais são essencialmente três: movimento orbital dos elétrons em torno do núcleo, spin dos elétrons e spin nuclear.

O efeito causado por cada uma destas três fontes, em particular as duas primeiras, é a razão de ser da classificação dos materiais em cinco classes essencialmente distintas: materiais diamagnéticos, paramagnéticos, ferromagnéticos, antiferromagnéticos e ferromagnéticos.

Os materiais diamagnéticos contribuem para a redução da amplitude do campo magnético aplicado externamente.

Nestes materiais verifica-se que por si só os campos criados pelo movimento orbital e pelo spin dos elétrons se cancelam mutuamente ao nível de cada átomo, mas que a intervenção de um campo magnético exterior provoca um desequilíbrio que atrofia o campo magnético resultante, em particular devido à ação do spin.

Os materiais deste tipo apresentam permeabilidades magnéticas relativas inferiores à unidade, sendo exemplos típicos o hidrogênio, o hélio, o cobre, o ouro, o silício, o germânio e a grafite.

Os materiais paramagnéticos caracterizam-se pelo não cancelamento ao nível do átomo dos campos magnéticos associados ao movimento orbital e ao spin dos elétrons.

Cada átomo é responsável pela geração de um campo magnético, apesar de no seu conjunto o material apresentar um fluxo nulo como resultado das orientações aleatórias das contribuições individuais.

No entanto, na seqüência da aplicação de um campo magnético exterior, os campos individuais orientam-se em sentidos concordantes, conduzindo a um aumento relativo do fluxo magnético no interior do material, entre os materiais deste tipo encontram-se o potássio, o oxigênio, o tungstênio, etc.

A não compensação do spin dos elétrons é a principal fonte de linhas de fluxo nos materiais ferromagnéticos.

Nestes materiais, as forças interatómicas conduzem a uma orientação comum dos campos magnéticos em volumes relativamente extensos, designados por domínios magnéticos, mas que devido às respectivas orientações aleatórias somam um campo magnético resultante nulo.

No entanto, a aplicação de um campo magnético exterior imprime orientações concordantes aos domínios constituintes do material, podendo ser globalmente responsáveis por acréscimos fabulosos do campo magnético no interior do material.

Por outro lado, quando o campo magnético aplicado é suspenso, os diversos domínios adotam orientações aleatórias distintas das iniciais, podendo contribuir para a criação de um campo magnético remanescente não nulo.

Este fenômeno conduz ao designado ciclo de histerese do material, entre os materiais ferromagnéticos mais comuns encontram-se o ferro, o níquel, o cobalto, etc. Os materiais antiferromagnéticos caracterizam-se por um cancelamento interátomos adjacentes do campo magnético.

Os materiais deste tipo são fracamente afetados pela presença de um campo magnético aplicado.

Nos materiais ferromagnéticos o alinhamento antiparalelo entre átomos adjacentes não conduz ao cancelamento do campo magnético resultante ao nível microscópico. A aplicação de um campo magnético exterior imprime uma orientação concordante entre as múltiplas contribuições individuais, conduzindo no conjunto a aumentos significativos do campo magnético no interior do material.

Os materiais desta classe são vulgarmente designados por ferrites, encontrando-se entre as mais comuns as ferrites de níquel, cobalto, magnésio, etc.

Apesar de em geral apresentarem permeabilidades relativas inferiores aos materiais ferromagnéticos, as ferrites distinguem-se pela baixíssima condutividade elétrica, que lhes permite reduzir significativamente as perdas por efeito de Joule associadas às correntes parasitas de Foucault.

19/06/2010

Radio Receptor com CI 741



Este circuit de rádio experimental funciona na banda de ondas médias em AM. O CV (Capacitor variável) é comum para rádios AM, a bobina tem o primário com 10 espiras de fio 28 enroladas sobre um secundário que consiste em 80 espiras do mesmo fio em bastão de ferrite de 1 cm x 10 cm. o fone(headphones) devem ser obrigatoriamente magnéticos com pelo menos 1 ou 2 K de impedância.

16/06/2010

Assovio para ativar o bip-bip.














Descrição. Esse circuito simples, produz um sinal sonoro que dura cerca de 3 segundos sempre que você fizer um assobio. O inversor CMOS CD4049 Hex é o coração deste circuito. Das seis inversores em CD4049, U1a é ligado como um amplificador de áudio que amplifica o sinal captado pelo microfone M1.The U1b é ligado como um filtro passa-banda com frequência central em torno do filtro 2KHz.The é necessário para passar a freqüência correspondente som assobiando e suprimir todas as outras freqüências. Se o filtro não está lá, o circuito poderia facilmente ter triggered.U1d falso é ligado como um atraso 3S monostable multivibrator.The saída U1d impulsiona o multivibrador astável formado por U1e e U1f.The multivibrador astável é a operação em torno 4Hz.The efeito combinado é um sinal sonoro intermitente que dura cerca de 3S.Transistor Q1 é usada para acionar a campainha B1.

29/05/2010

Scanner de fio em parede 220v

Descrição


Este pequeno circuito irá ajudá-lo a fazer a varredura da linha de um fio de 220 vivem na parede. O portão FET é conectado a um sensor capacitivo de metal (que normalmente é uma placa de metal simples). Quando você mantém o sensor perto da parede, o LED indica o fluxo de corrente ao redor de onde ele detecta o fio. Funciona em 9VDC.
component= value

R1 =15M
R2 =1.8k
R3 =1M
R4 =470
P =10k
D1 =1N4148
D2 =1N4148
component =value
C1= 2.2u
C2 =100n
C3 =22u
T1 =BF244
T2 =BC182B
T3 =BC182B

QRP Antena Tuner




QRP Antena Tuner

Peças

Variável indutor (Rolos), Cerca de 00-50 indutor variável uH (rolos), cerca de 00-50 uH
Variável capacitor 360pf OU 0-0, 300pf, pode ser de um velho rádio valvulado um capacitor variável , 0-0-300pf ou 360pf, pode ser de um velho rádio a válvulas
Centro de centro interruptor SPDT interruptor SPDT
270pF, 200V capacitor de mica prata 270pF, capacitor de mica prata 200V
510pf, 200V capacitor de mica prata 510pf, capacitor de mica prata 200V
Dois Conectores BNC
Duas saídas de dois conectores banana
Dois Botões de plástico isolado dois botões de plástico isolado
Diversos Parafusos, porcas e arruelas parafusos diversos, porcas e arruelas
fio da Conexão Solida, de calibre 18 ou fio sólido similar hook-up, de calibre 18 ou similar
Caixa de alumínio, grande

28/05/2010

Gerador de sinais de rádio frequência


Gerador de sinais de rádio frequência

Tensão alimentação: Vcc=8~16V
Frequência: 3-12MHz
Consumo: 100~500mA

Antenas Patch com placas de CI.

As antenas patch são confeccionadas diretamente sobre as placas de circuito impresso.
Sua principal aplicação é para ambientes internos, nada impede que sejam usadas também em ambientes externos, mas proteções contra intempéries devem ser aplicadas pelo fato de serem muito mais sensíveis à umidade.
É um tipo de antena que possui facilidade e baixo custo de montagem, pois sua estrutura resume-se em uma placa, um conector, o refletor e o radome.
As antenas patch são pouco conhecidas por possuirem baixa eficiência de irradiação, pouca largura de banda e geralmente possuem ângulos de abertura bem pequenos.
Mas existem casos em que pode ser o tipo de antena ideal, principalmente quando é desejado que o sinal não seja irradiado por longas distâncias e não exista interesse ou meios de controlar a potência de saída de RF.

16/05/2010

Medidor de sinal de VHF com fet.

• A bobina L1 pode ser feita por tomada de 6 voltas de fio de cobre 20 SWG esmaltada em um plástico de ¼ de polegada anterior.

• A antena pode ser uma antena telescópica de radio comum.

01/05/2010

Detector de linhas eletricas.

Transmissor e Receptor de IR.

Receptor de baixa freqüência.

Material

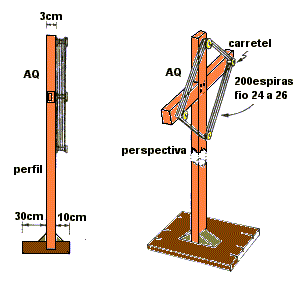

AQ — Antena de quadro conforme esquema.
Ela consome cerca de 3,70 m de sarrafo de (4x3) cm, uma base de (40x40x3) cm, 4 carretéis de plástico de 10 cm de largura (grátis em lojas de armarinho), cerca de 650 m de fio de cobre esmaltado número 24 ou 26, um conector Sindall com 2 seções, 3 m de cabo coaxial fino, um plugue miniatura macho, prego (parafuso), cola, verniz etc.

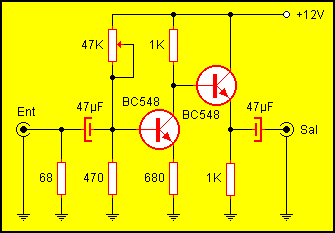

TR1 e TR2 — Transistores BC548 ou equivalente NPN, silício, alto ou médio ganho.
C1 e C4 — Capacitores de .022 mF, cerâmico ou poliéster.
C2 — Capacitor eletrolítico de 10 mF x 12 V (cuidado com a polaridade).
C3 — Capacitor eletrolítico de 4,7 mF x 12 V.
R1 — Resistor de 1 MW x ¼ W
R2 — Resistor de 10 kW x ¼ W
R3 — Resistor de 470 kW x ¼ W
R4 — Resistor de 6,8 kW x ¼ W
CH — Chave interruptora simples
F — fone de cristal (alta impedância) ou fone dinâmico de 2 kW .
