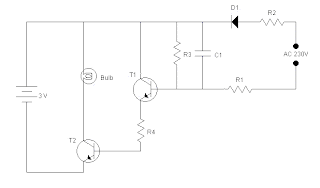

Mini luz de emergência.


Resistores:
R1, R2 (200 ohms Kilo - 1W)
R3 (100 ohms Kilo - 1/2W)
R4 (100 ohms Kilo - 1/2W)

Transistores:
T1 (BC148B)
T2 (SL100)

Diodo:
D1 (EM 4001)

Capacitor:
C1 (0.1MF - 50V)

Princípio de Trabalho


Este é um experimento muito simples luz de emergência; vantagem deste circuito é que a lâmpada acende automaticamente assim que o fornecimento AC apaga.

Se o abastecimento de CA está presente, a tensão alternada é passada através do diodo D1. D1 se comporta como um retificador de meia onda e deixa apenas uma tensão positiva para passar.Esta tensão positiva C1 capacitor acusações a uma tensão muito maior do que a voltagem da bateria.Esta condição coloca T1 e T2 em polarização inversa, resultando em nenhuma corrente, tanto através do transistor, e mantendo a lâmpada.
